變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。

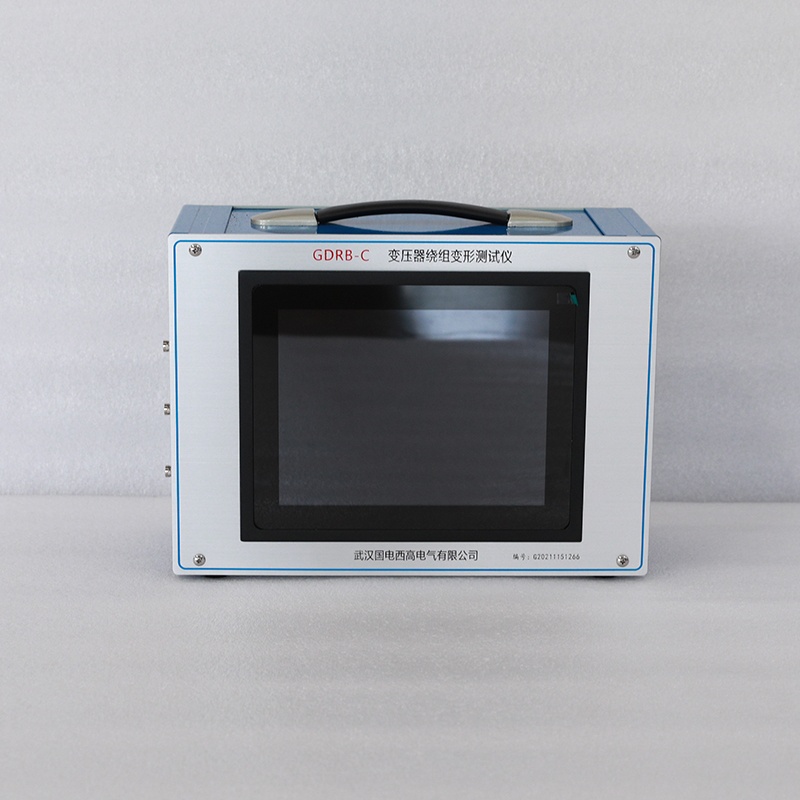

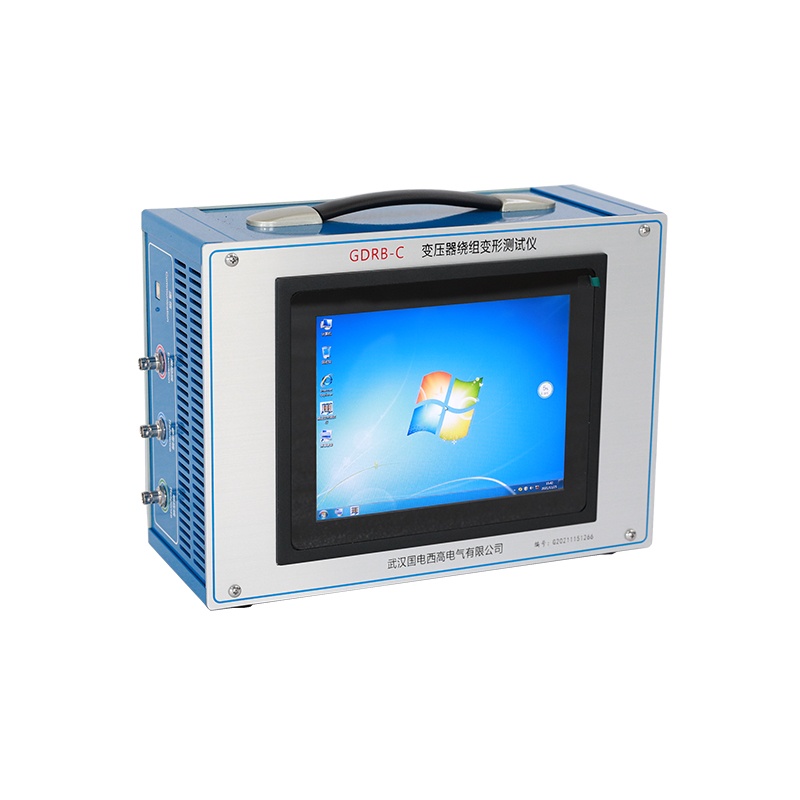

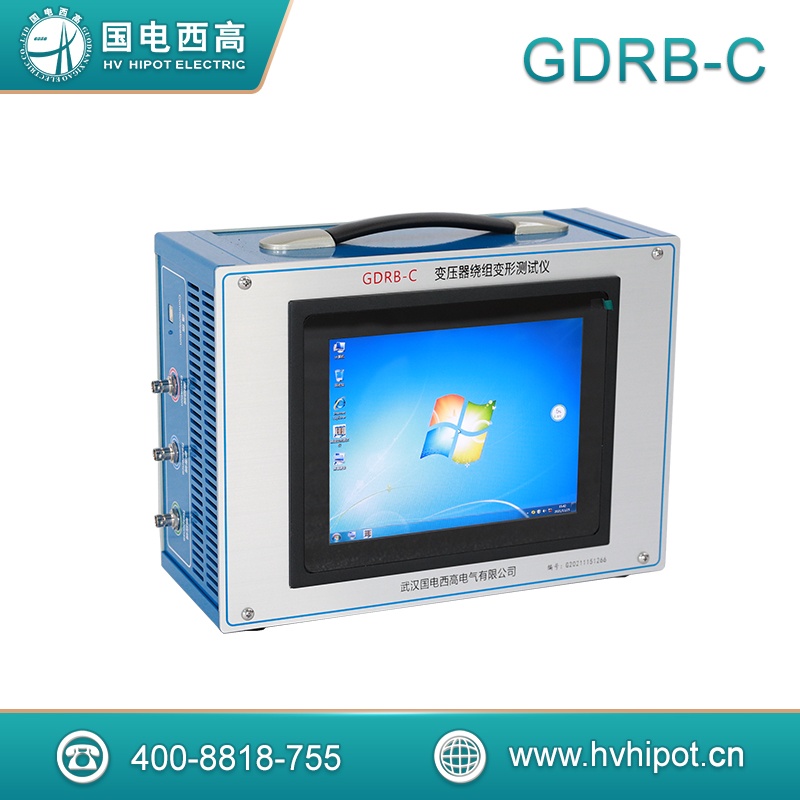

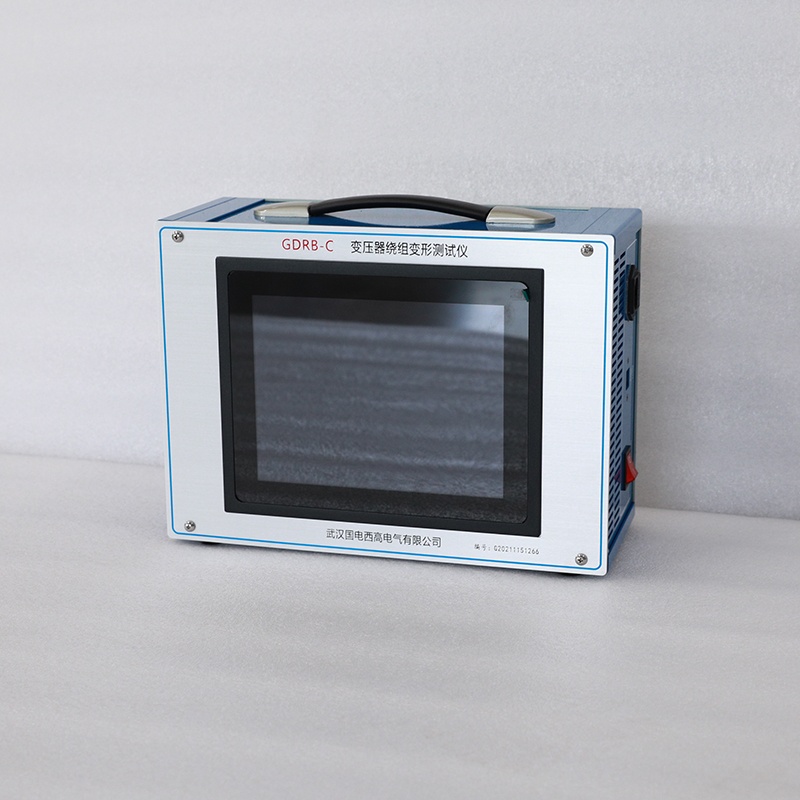

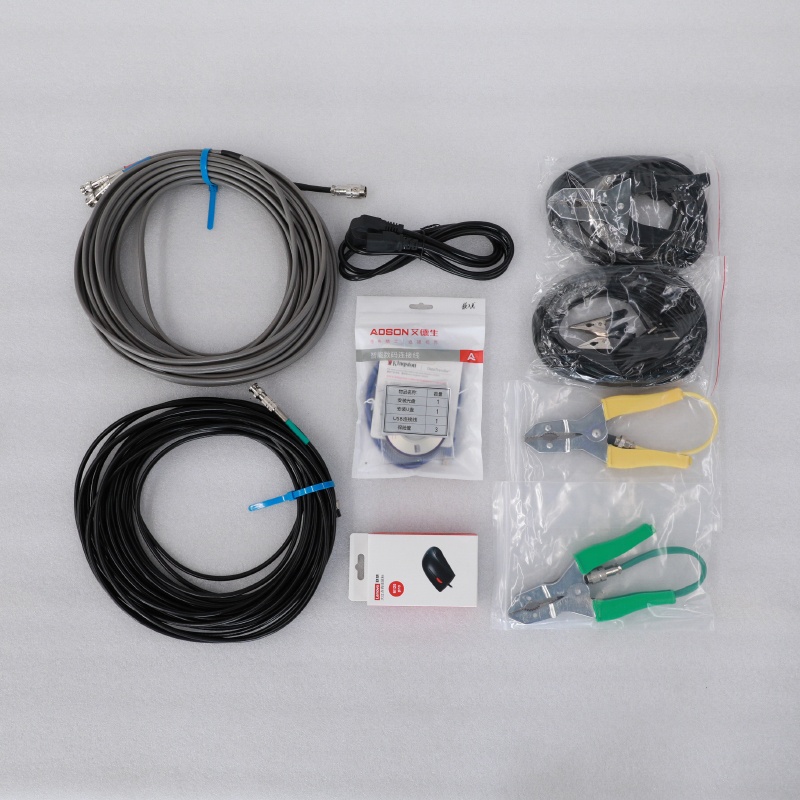

變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的變壓器繞組測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。

主要技術特點
1、采集控制采用高速、高集成化微處理器。
2、筆記本電腦與儀器之間通信USB接口。
3、使用工控機與測量?jī)x器一體化，在測量現場不需使用移動電腦。
4、硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。
5、高速雙通道16位A/D采樣(現場試驗改變分接開關，波形曲線有明變化)。
6、信號輸出幅度軟件調節，最大幅度峰值±10V。
7、計算機將檢測結果生成電子文檔(Word)。
8、儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前國內兩種技術流派的測量模式。
9、幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。
10、檢測數據自動分析系統
橫向比較A、B 、C三相之間進行繞組相似性比較
其分析結果為:
①一致性很好
②一致性較好
③一致性較差
④一致性很差,
縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較其分析結果為:
①正常繞組
②輕度變形
③中度變形
④嚴重變形
11、可自動生成Word電子文檔，供保存和打印。
12、該儀器完全滿足電力標準DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》的技術條件。

產品參數

掃描方式

1. 線性掃描分布
掃頻測量范圍：(10Hz)-(10MHz)40000掃頻點、分辨率為0.25kHz、0.5kHz和1kHz。
2.分段掃頻測量分布
掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；
(0.5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)

其他技術參數
1、幅度測量范圍: (-120dB)至(+20dB)
2、幅度測量精度: 0.1dB
3、掃描頻率精度: 0.01%
4、信號輸入阻抗：1MΩ
5、信號輸出阻抗：50Ω
6、信號輸出幅值：±20V
7、同相測試重復率：99.9%
8、測量?jī)x器尺寸(長寬高)355X145X270(mm)

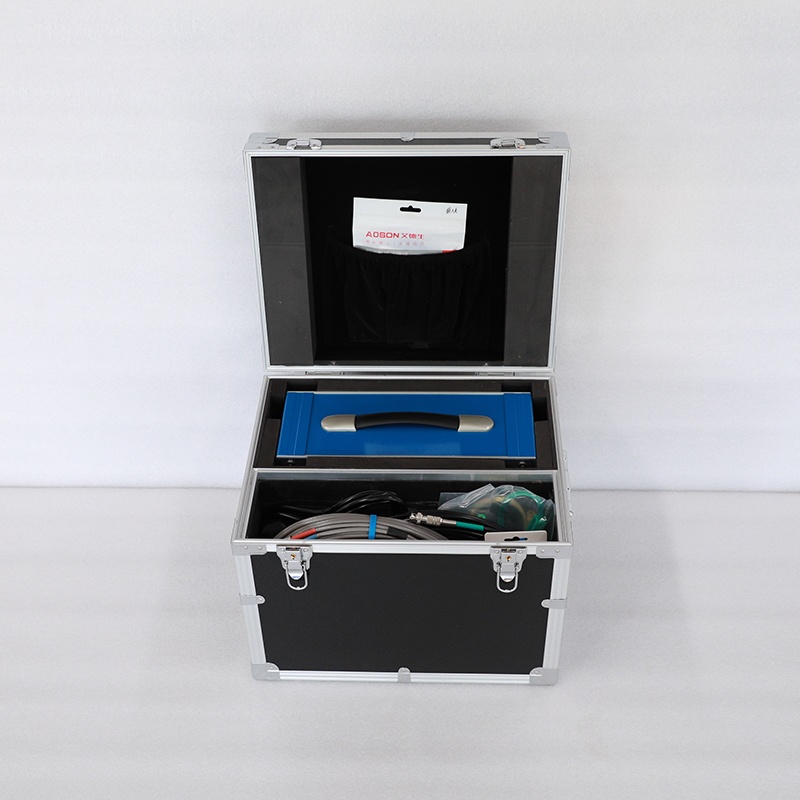

9、儀器鋁合金箱尺寸(長寬高)410X360X350(mm)
10、總體重量:17Kg
